适合小型化机身 佳能注册缩短EVF设计专利

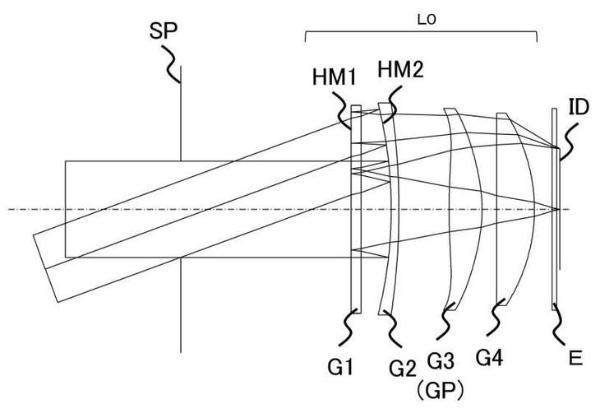

近日网外曝光了佳能新注册的一个关于EVF设计专利，在电子取景器中加入两片特殊的半透半反射镜片，产生类似同EF 400mm f/4 DO IS II USM镜头中DO镜片的效果，通过镜片之间的互相反射，缩短光学结构中原本所需要的物理长度。

这个设计主要作用就是可以大大减少电子取景器中显示单元与用户眼睛之间镜组的总长度，换句话说采用了这个设计的相机机身在设计上便可拥有更大的空间去摆放其他组件。

其实过去大部份相机的电子取景器总有部份位置是凸出于机身外的，有时甚至会刻意加上一个较大型的目罩以遮挡外来光线，以防影响用户观看电子观取景器的效果。事实上现在已经有不少轻薄的旁轴造型的机身都内置EVF电子取景器 ，估计这个结构很可能会放到一些更轻薄形型的机身上，或者让一些更小巧的可换镜旁轴形机身都可以拥有这个更节省空间的 EVF ，甚至有可能会将有关技术使用在外罝EVF上让其更加小巧。

via：dcfever

作者：申沛
